產品介紹
歐姆龍PLC 是一種專門為在工業環境下應用而設計的數字運算操作的電子裝置。它采用可以編制程序的存儲器，用來在其內部存儲執行邏輯運算、順序運算、計時、計數和算術運算等操作的指令，并能通過數字式或模擬式的輸入和輸出，控制各種類型的機械或生產過程。PLC已經廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸、環保及文化娛樂等各個行業，它具有高可靠性、抗干擾能力強、功能強大、靈活，易學易用、體積小，重量輕，價格便宜的特點。
產品參數
一般規格
| 類型 | AC電源型號 | DC電源型 | |
| 型號 |
CP1E-□□S□D□-A CP1E-□□□D□-A |
CP1E-□□□S□D□-D CP1E-□□□D□-D |
|
| 構造 | 控制柜內置型 | ||
| 外形 高度×厚度×寬度 |
E/N/NA□□型 10點輸入輸出型(CP1E-E10D□-□)：90mm(＊1)×85mm(＊2)×66mm 14/20點輸入輸出型(CP1E-□14/20D□-□)：90mm(＊1)×85mm(＊2)×86mm 30點輸入輸出型(CP1E-□30D□-□)：90mm(＊1)×85mm(＊2)×130mm 40點輸入輸出型(CP1E-□40D□-□)：90mm(＊1)×85mm(＊2)×150mm 60點輸入輸出型(CP1E-N60D□-□)：90mm(＊1)×85mm(＊2)×195mm 模擬內置20點輸入輸出型(CP1E-NA20D□-□)：90mm(＊1)×85mm(＊2)×130mm E/N□□S(1)型 14/20點輸入輸出型(CP1E-E14/20SD□-□)：90mm(＊1)×79mm(＊2)×86mm 30點輸入輸出型(CP1E-□30S(1)D□-□)：90mm(＊1)×79mm(＊2)×130mm 40點輸入輸出型(CP1E-□40S(1)D□-□)：90mm(＊1)×79mm(＊2)×150mm 60點輸入輸出型(CP1E-□60S(1)D□-□)：90mm(＊1)×79mm(＊2)×195mm |
||
| 重量 |
10點輸入輸出型(CP1E-E10D□-□)：300g以下 14點輸入輸出型(CP1E-□14(S)D□-□)：360g以下 20點輸入輸出型(CP1E-□20(S)D□-□)：370g以下 30點輸入輸出型(CP1E-□30(S□)D□-□)：600g以下 40點輸入輸出型(CP1E-□40(S□)D□-□)：660g以下 60點輸入輸出型(CP1E-□60(S□)D□-□)：850g以下 模擬內置20點輸入輸出型(CP1E-NA20D□-□)：680g以下 |
||
| 電源規格 | 電源電壓 | AC100～240V 50/60Hz | DC24V |
| 容許電源電壓 | AC85～AC264V | DC20.4～DC26.4V | |
| 消耗功率 |
15VA/AC100V以下 25VA/AC240V以下 (CP1E-□10/14/20(S)D□-A) |
9W以下(CP1E-E10D□-D) 13W以下(CP1E-N14/20D□-D) |
|
|
50VA/AC100V以下 70VA/AC240V以下 (CP1E-□30/40/60(S□)D□-A CP1E-NA20D□-A) |
20W以下 (CP1E-N30/40/60(S□)D□-D CP1E-NA20D□-D))(＊4) |
||
| 沖擊電流 |
AC120V 20A/8ms以下(常溫冷啟動時) AC240V 40A/8ms以下(常溫冷啟動時) |
DC24V 30A/20ms以下 (常溫冷啟動時) |
|
|
外部供給電源 (＊3) |
無(CP1E-□10/14/20(S)D□-A) DC24V 300mA以下 (CP1E-□30/40/60D□-A CP1E-□30/40/60SDR-A CP1E-NA20D□-A) |
無 | |
| 絕緣電阻 |
所有AC外部端子和GR端子間 20MΩ以上(DC500V絕緣電阻計) |
DC一次電源和DC二次電源之間為非絕緣。 | |
| 耐壓 |
所有AC外部端子和GR端子間 AC2,300V 50/60Hz 1分鐘 漏電流5mA以下 |
DC一次電源和DC二次電源之間為非絕緣。 | |
| 斷電時間檢測 | 10ms以上 | 2ms以上 | |
| 應用環境 | 使用環境溫度 | 0 ～55℃ | |
| 使用環境濕度 | 10～90%RH | ||
| 大氣環境 | 無腐蝕性氣體 | ||
| 保存環境溫度 | -20～+75℃(不包括電池) | ||
| 使用標高 | 2,000m以下 | ||
| 污染等級 | 污染等級2以下：符合JIS B3502、IEC61131-2標準 | ||
| 抗干擾性能 | 符合IEC 61000-4-4標準 2kV(電源線) | ||
| 過電壓種類 | 類別Ⅱ：符合JIS B3502、IEC61131-2標準 | ||
| EMC抗擾度等級 | 區域B | ||
| 耐振動 |
符合JIS C60068-2-6標準 5～8.4Hz 振幅3.5mm、8.4～150Hz 加速度9.8m/s2 X、Y、Z方向各100分鐘(掃描時間10分鐘×掃描次數10次=總計100分鐘) |
||
| 耐沖擊 |
符合JIS C60068-2-27標準 147m/s2 X、Y、Z各方向 3次 |
||
| 端子臺 | 固定式(不可拆裝) | ||
| 端子螺釘尺寸 | M3 | ||
| 適用標準 | EC指令 | ||
| 接地方法 | D種接地(第3種接地) | ||
＊1. 含安裝部為110mm
＊2. 電纜除外
＊3. 請用作輸入設備用電源(不可用作輸出設備的驅動用電源。)
＊4. 該值為最大系統結構下的額定值，與實際的構成相匹配的DC電源型的消耗功率的大致標準可通過以下計算公式計算。
計算公式：DC電源型的消耗功率= ｛(5V消耗電流)×5V/70%(CP1L內部的電源效率)+(24V消耗電流)×24V｝×1.1(電流變動因素)
請以上述計算結果為大致標準，選擇有余量的DC電源。
性能規格
| 項目 |
CP1E-E□□SD□-□ CP1E-□□D□-□ |
CP1E-N□□S□D□-□ CP1E-N□□D□-□ CP1E-NA□□D□-□ |
||
| 程序容量 | 2K步(8Kbytes)包括CX-Programmer的變量表、注釋和編程索引 | 8K步(32Kbytes)包括CX-Programmer的變量表、注釋和編程索引 | ||
| 控制方式 | 存儲的程序方式 | |||
| I/O控制方式 | 使用立即刷新執行循環掃描 | |||
| 程序語言 | 梯形圖 | |||
| 指令 | 約200 | |||
| 處理速度 | 開銷處理時間 | 0.4ms | ||
| 指令執行時間 |
基本指令(LD)：1.19μs以上 專用指令(MOV)：7.9μs以上 |
|||
| 連接的CP1W系列擴展單元數 |
CP1E-E10D□-□/□14(S)D□-□/□20(S)D□-□:無 CP1E-□30(S□)D□-□/□40(S□)D□-□/□60(S□)D□-□/NA20(S□)D□-□:3個單元 |
|||
| I/O點最大數量 |
CP1E-E10D□-□：10 CP1E-□14(S)D□-□：14 CP1E-□20(S)D□-□：20 CP1E-□30(S□)D□-□：150 (30內置， 40 × 3擴展) CP1E-□40(S□)D□-□：160 (40內置， 40 × 3擴展) CP1E-□60(S□)D□-□：180 (60內置， 40 × 3擴展) CP1E-NA20D□-□：140 (20內置， 40 × 3擴展) |
|||
| 內置I/O |
CP1E-E10D□-□：10 (6點輸入， 4點輸出) CP1E-□14(S)D□-□：14 (8點輸入， 6點輸出) CP1E-□20(S)D□-□：20 (12點輸入， 8點輸出) CP1E-□30(S□)D□-□：30 (18點輸入， 12點輸出) CP1E-□40(S□)D□-□：40 (24點輸入， 16點輸出) CP1E-□60(S□)D□-□：60 (36點輸入， 24點輸出) CP1E-NA20D□-□：20 (12點輸入， 8點輸出) |
|||
| 內置輸入功能 |

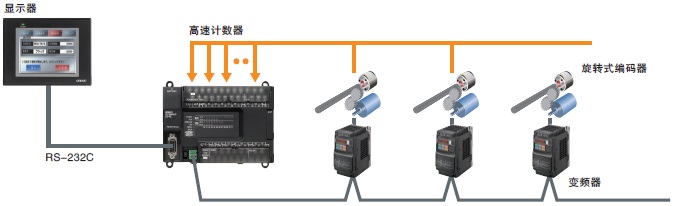

高速 計數器 |
高速計數器模式 /最高頻率 |
脈沖輸入增量 10 kHz：6計數器 5計數器(僅限10 I/O點) 增量/減量輸入 10 kHz：2計數器 脈沖 + 方向輸入 10 kHz：2計數器 相位差輸入(4x) 5 kHz：2計數器 |
脈沖輸入增量 100 kHz：2計數器， 10kHz：4計數器 增量/減量輸入 100 kHz：1計數器， 10kHz：1計數器脈沖 + 方向輸入 100 kHz：2計數器 相位差輸入(4x) 50kHz：1計數器， 5kHz1計數器 |
| 計數方式 | 線性 環形 | |||
| 計數值 | 32位 | |||
| 計數器復位模式 |
相位Z和軟件復位(不包括增量脈沖輸入) 軟件復位 |
|||
| 控制方式 |
目標匹配 范圍比較 |
|||
| 輸入中斷 |
6點輸入(4點輸入僅用于10 I/O點) 中斷輸入脈沖寬度：50μs以上 |
|||
| 快速響應輸入 |
6點輸入(4點輸入僅用于10 I/O點) 輸入脈沖寬度：50μs以上 |
|||
| 正常輸入 | 輸入常數 |
在PLC設定中可以設定延遲(0～32ms，默認值：8ms)。 設定值：0、1、2、4、8、16或32ms |
||
| 內置輸出功能 |

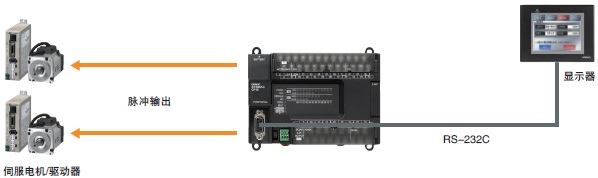

脈沖輸出(僅 限含晶體管輸出 的型號) |
脈沖輸出方式和 輸出頻率 |
不包含脈沖輸出功能 |
脈沖 + 方向模式 1Hz～100kHz2點輸出 |
| 輸出模式 |
連續模式(針對速度控制) 獨立模式(針對位置控制) |
|||
| 輸出脈沖數量 |
相對坐標：0000 0000～7FFF FFFF hex (0～2147483647) 絕對坐標：8000 0000～7FFF FFFF hex (-2147483647～2147483647) |
|||
| 加速/減速曲線 |
梯形加速和減速 (不能執行S形加速和減速。) |
|||
|
變更SV指令期 間執行 |
只有目標位置可以更改。 | |||
| 原點檢索 | 包含 | |||
|
脈沖輸出(僅 限含晶體管輸出 的型號) |
頻率 | 不包含PWM輸出功能 |
2.0～6,553.5Hz (增量0.1Hz)帶1輸出或2Hz～ 32,000Hz (增量1Hz)帶1輸出 |
|
| 占空因數 |
0.0%～100.0% (增量0.1%) 精度：+1%/-0%， 2Hz～10,000Hz以及 +5%/-0%， 10,000Hz～32,000kHz |
|||
| 輸出模式 | 連續模式 | |||

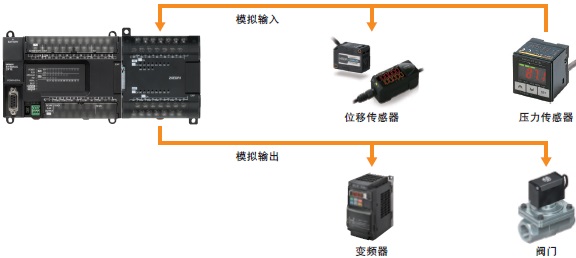

| 內置模擬量 | 模擬量輸入 | 不包含模擬量功能 | 設定范圍：0～6,000 (2通道僅用于NA型) | |
| 模擬量輸出 | 設定范圍：0～6,000 (1通道僅用于NA型) | |||
| 模擬量調節器 |
E/N/NA□□型：2個調節器(設定范圍：0～255) E/N/□□S(1)型：無 |
|||

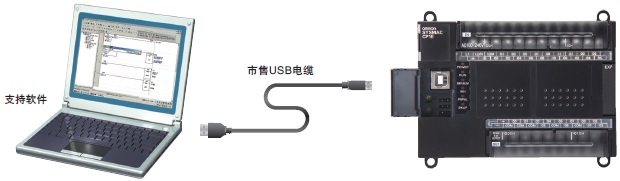

| 通信 | B型外圍USB端口 | 符合USB 2.0 B型連接器 | ||
| 傳送距離 | 5m以下 | |||
| 內置RS-232C端口 | 無內置RS-232C端口 | 接口：符合EIA RS-232C標準。 | ||
| 通信方式 | 半雙工 | |||
| 同步 | 起停 | |||
| 通信速度 | 1.2、2.4、4.8、9.6、19.2、38.4、57.6或115.2kbps | |||
| 傳送距離 | 15m以下 | |||
| 支持的協議 |

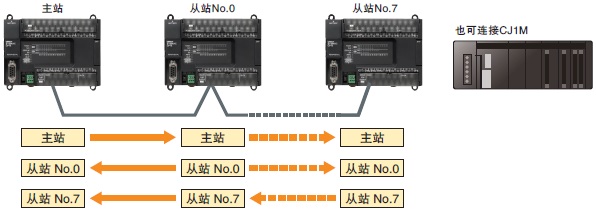

• 上位鏈接 • 1:N NT鏈接 • 無協議模式 • 串行PLC鏈接(主站，從站) • Modbus-RTU簡易主站 |
|||
| 內置RS-485端口 | 無內置RS-485端口 |
僅限N30/40/60S1型 接口：符合EIA RS-485. 2線傳感器 無絕緣 |
||
| 通信方式 | 半雙工 | |||
| 同步 | 起停 | |||
| 通信速度 | 1.2、2.4、4.8、9.6、19.2、38.4、57.6或115.2kbps | |||
| 傳送距離 | 50m以下 | |||
| 支持的協議 |
• 上位鏈接 • 1:N NT鏈接 • 無協議模式 • 串行PLC鏈接(主站，從站) • Modbus-RTU簡易主站 |
|||

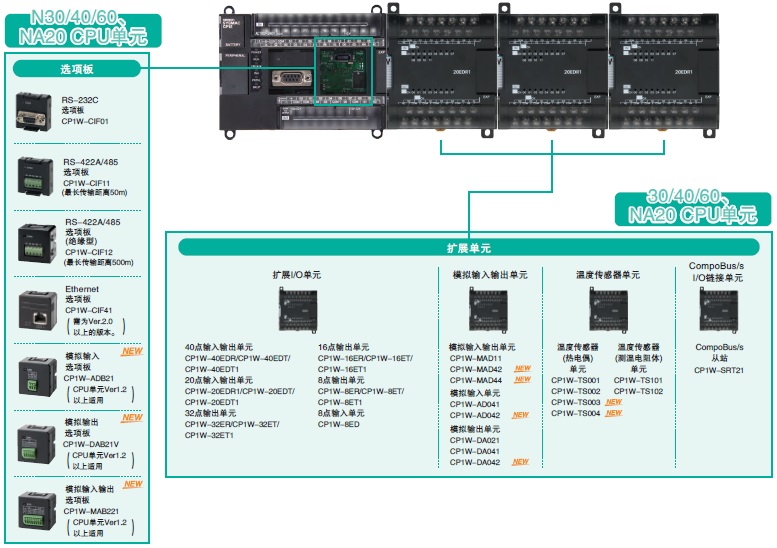

| 串行選件端口 | 選件板無法安裝。 |
僅限N30/40/60和NA20型 1個端口 |
||
| 可安裝選件板 |
• 一個RS-232C端口：CP1W-CIF01 • 一個RS-422A/485端口(非絕緣型)：CP1W-CIF11 • 一個RS-422A/485端口(絕緣型)：CP1W-CIF12 • 一個Ethernet端口：CP1W-CIF41 |
|||
| 通信方式 | 取決于選件板。 | |||
| 同步 | 取決于選件板。 | |||
| 通信速度 | 1.2、2.4、4.8、9.6、19.2、38.4、57.6或115.2kbps | |||
| 兼容的協議 |
• 上位鏈接 • 1:N NT鏈接 • 無協議模式 • 串行PLC鏈接(主站，從站) • Modbus-RTU簡易主站 |
|||
| 任務數 |
17 • 一個循環執行任務 • 一個定時中斷任務(總是中斷任務1) • 六個輸入中斷任務(中斷任務2～7) • 十六個高速計數器中斷任務(中斷任務1～16) |
|||
| 子程序編號最大值 | 128 | |||
| 跳動編號最大值 | 128 | |||
| 定時中斷任務 | 1個中斷任務 | |||
| 時鐘 |
不包含時鐘功能 發生錯誤的時間顯示為01-01-01 01:01:01星期日 |
包含。 精度(每月偏差)： -4.5min～-0.5min，環境溫度55oC； -2.0min～+2.0min，環境溫度25oC； -2.5min～+1.5min，環境溫度0oC |
||
| 存儲器備份 | 內置EEPROM |
梯形程序和參數會自動保存到內置EEPROM中 數據存儲區域的一部分可以保存到內置EEPROM中。 |
||
|
電池備份 用CP1W-BAT01電池 (另售) |
電池?zé)o法安裝。 |
可以使用CP1W-BAT01。 最長電池壽命：5年 備份時間 保證值(環境溫度：55oC)：13,000小時(約1.5年) 有效值(環境溫度：25oC)：43,000小時(約5年) |
||
| CIO區 | 輸入位 | 1,600位(100字)：CIO 0.00～CIO 99.15 (CIO 00～CIO 99) | ||
| 輸出位 | 1,600位(100字)：CIO 100.00~CIO 199.15(CIO 100~CIO 199) | |||
| 串行PLC連接字 | 1,440位(90字)：CIO 200.00~CIO 289.15 (字CIO 200~CIO 289) | |||
| W繼電器(W) | 1,600位(100字)：W0.00～W99.15 (W0～W99) | |||
| 保持繼電器(H) |
800位(50字)：H0.00～H49.15 (H0～H49) 變更操作模式時此繼電器的位保持其ON/OFF狀態。 |
|||
| 特殊輔助繼電器(A) |
可讀/不可寫：7,168位(448字) A0～A447 可讀/可寫：4,896位(306字)，字A448～A753 |
|||
| 臨時繼電器區域(TR) (TR區) | 16位：TR0至TR15 | |||
| 定時器繼電器(T) | 256定時器數量(T0至T255 (不同于計數器)) | |||
| 計數器區© | 256計數器數量(C0至C255 (不同于定時器)) | |||
| 數據存儲區域(D) |
2K字：D0~D2047 在這些字中， 1,500字可以使用特殊輔助繼電器中的設 定保存到備份存儲器(內置EEPROM)。 |
8K字：D0~D8191 在這些字中， 7,000字可以使用特殊輔助繼電器中的設 定保存到備份存儲器(內置EEP-ROM) |
||
| 操作模式 |
編程模式：程序執行停止。 程序執行之前可在此模式中執行準備。 監控模式：執行程序。 此模式啟用了一些操作，如在線編輯、變更I/O存儲器中的現有值。 運行模式：執行程序。 這是通常的操作模式。 |
|||
CPU選型
基本型號
E□□S型 CP1E CPU單元（內置USB端口）
E□□S型 CP1E CPU單元（內置USB端口）
| 產品名稱 | 規格 |
外部電源 (DC24V) (A) |
電流消耗(A) | 型號 | 標準 | ||||||
| 電源 | 輸入 | 輸出 |
輸出 類型 |
程序 容量 |
數據 存儲 容量 |
5 V | 24 V | ||||
|
帶有14個 I/O點的 E□□S型 CPU單元 |
AC100～ 240V | 8 | 6 | 繼電器 | 2K步 | 2K字 | -- | 0.16 | 0.07 | CP1E- E14SDR-A | -- |
|
帶有20個 I/O點的 E□□S型 CPU單元 |
AC100～ 240V | 12 | 8 | 繼電器 | 2K步 | 2K字 | -- | 0.17 | 0.08 | CP1E- E20SDR-A | -- |
|
帶有30個I/O點的 E□□S型 CPU單元 |
AC 100～ 240V | 18 | 12 | 繼電器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.07 | CP1E-E30SDR-A | CE |
|
帶有40個I/O點的 E□□S型 CPU單元 |
AC 100～ 240V | 24 | 16 | 繼電器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.09 | CP1E- E40SDR-A | CE |
|
帶有60個I/O點的 E□□S型 CPU單元 |
AC 100～ 240V | 36 | 24 | 繼電器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.13 | CP1E-E60SDR-A | CE |
普通型
E□□型 CP1E CPU單元（內置USB端口）| 產品名稱 | 規格 |
外部電源 (DC24V) (A) |
電流消耗(A) | 型號 | 標準 | ||||||
| 電源 | 輸入 | 輸出 |
輸出 類型 |
程序 容量 |
數據 存儲 |
5 V | 24 V | ||||
|
帶有10個I/O點的 E□□型CPU單元 |
AC 100～240V | 6 | 4 | 繼電器 | 2K步 | 2K字 | --- | 0.08 | 0.04 | CP1E-E10DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管(漏型) | --- | 0.11 | --- | CP1E-E10DT-A | |||||||
| 晶體管(源型) | --- | 0.11 | --- | CP1E-E10DT1-A | |||||||
| DC24V | 繼電器 | --- | 0.08 | 0.04 | CP1E-E10DR-D | ||||||
| 晶體管(漏型) | --- | 0.11 | --- | CP1E-E10DT-D | |||||||
| 晶體管(源型) | --- | 0.11 | --- | CP1E-E10DT1-D | |||||||
| 帶有14個I/O點的 E□□型 CPU單元 | AC 100～ 240V | 8 | 6 | 繼電器 | 2K步 | 2K字 | --- | 0.16 | 0.07 | CP1E-E14DR-A | UC1、N、L、CE、KC |
|
帶有20個I/O點的 E□□型 CPU單元 |
AC 100～ 240V | 12 | 8 | 繼電器 | 2K步 | 2K字 | --- | 0.17 | 0.08 | CP1E-E20DR-A |
UC1、 N、 L、 CE、KC |
| 帶有30個I/O點的 E□□型 CPU單元 |
AC 100～ 240V |
18 | 12 | 繼電器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.07 | CP1E-E30DR-A |
UC1、N、 L、 CE、 KC |
|
帶有40個I/O點的 E□□型 CPU單元 |
AC 100～ 240V | 24 | 16 | 繼電器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.09 | CP1E-E40DR-A |
UC1、N、L、 CE、KC |
應用型號
更新型
N□□S1型 CP1E CPU單元（內置RS-232C、RS-485和USB端口）| 產品名稱 | 規格 |
外部電源 (DC24V) (A) |
電流消耗(A) | 型號 | 標準 | ||||||
| 電源 | 輸入 | 輸出 |
輸出 類型 |
程序 容量 |
數據 存儲 容量 |
5 V | 24 V | ||||
|
帶有30個 I/O點的 N□□S1型 CPU單元 |
AC 100～240V | 18 | 12 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.07 | CP1E-N30S1DR-A | CE、KC |
| DC24V | 晶體管(漏型) | -- | 0.27 | 0.02 | CP1E-N30S1DT-D | ||||||
| 晶體管(源型) | -- | 0.27 | 0.02 | CP1E-N30S1DT1-D | |||||||
|
N帶有40個I/O點的 N□□S1型 CPU單元 |
AC 100～ 240V | 24 | 16 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.09 | CP1E-N40S1DR-A | CE、KC |
| DC24V | 晶體管(漏型) | -- | 0.31 | 0.02 | CP1E-N40S1DT-D | ||||||
| 晶體管(源型) | -- | 0.31 | 0.02 | CP1E-N40S1DT1-D | |||||||
|
帶有60個 I/O點的 N□□S1型 CPU單元 |
AC 100～ 240V | 36 | 24 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.13 | CP1E-N60S1DR-A | CE、KC |
| DC24V | 晶體管(漏型) | -- | 0.31 | 0.02 | CP1E-N60S1DT-D | ||||||
| 晶體管(源型) | -- | 0.31 | 0.02 | CP1E-N60S1DT1-D | |||||||
| 產品名稱 | 規格 |
外部電源 (DC24V) (A) |
電流消耗(A) | 型號 | 標準 | ||||||
| 電源 | 輸入 | 輸出 |
輸出 類型 |
程序 容量 |
數據存儲 | 5 V | 24 V | ||||
|
帶有30個I/O點的 N□□S型 CPU單元 |
AC 100～ 240V | 18 | 12 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.07 | CP1E-N30SDR-A | CE |
| DC24V | 晶體管(漏型) | -- | 0.27 | 0.02 | CP1E-N30SDT-D | ||||||
| 晶體管(源型) | -- | 0.27 | 0.02 | CP1E-N30SDT1-D | |||||||
|
帶有40個I/O點的 N□□S型 CPU單元 |
AC 100～ 240V | 24 | 16 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.09 | CP1E-N40SDR-A | CE |
| DC24V | 晶體管(漏型) | -- | 0.31 | 0.02 | CP1E-N40SDT-D | ||||||
| 晶體管(源型) | -- | 0.31 | 0.02 | CP1E-N40SDT1-D | |||||||
|
帶有60個I/O點的 N□□S型 CPU單元 |
AC 100～ 240V | 36 | 24 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.13 | CP1E-N60SDR-A | CE |
| DC24V | 晶體管(漏型) | -- | 0.31 | 0.02 | CP1E-N60SDT-D | ||||||
| 晶體管(源型) | -- | 0.31 | 0.02 | CP1E-N60SDT1-D | |||||||
標準型
N□□型 RS-232C、USB內置CP1E CPU單元| 產品名稱 | 規格 |
外部電源 (DC24V) (A) |
電流消耗(A) | 型號 | 標準 | ||||||
| 電源 | 輸入 | 輸出 |
輸出 類型 |
程序 容量 |
數據 存儲 |
5 V | 24 V | ||||
|
帶有14個 I/O點的 N□□型 CPU單元 |
AC 100～ 240V |
8 | 6 | 繼電器 | 8K步 | 8K字 | --- | 0.17 | 0.07 | CP1E-N14DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管(漏型) | --- | 0.22 | 0.02 | CP1E-N14DT-A | |||||||
| 晶體管(源型) | --- | 0.22 | 0.02 | CP1E-N14DT1-A | |||||||
| DC24V | 繼電器 | --- | 0.17 | 0.07 | CP1E-N14DR-D | ||||||
| 晶體管(漏型) | --- | 0.22 | 0.02 | CP1E-N14DT-D | |||||||
| 晶體管(源型) | --- | 0.22 | 0.02 | CP1E-N14DT1-D | |||||||
|
帶有20個 I/O點的 N□□型 CPU單元 |
AC 100～ 240V | 12 | 8 | 繼電器 | 8K步 | 8K字 | --- | 0.18 | 0.08 | CP1E-N20DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管 (漏型) | --- | 0.23 | 0.02 | CP1E-N20DT-A | |||||||
| 晶體管(源型) | --- | 0.23 | 0.02 | CP1E-N20DT1-A | |||||||
| DC24V | 繼電器 | --- | 0.18 | 0.08 | CP1E-N20DR-D | ||||||
| 晶體管(漏型) | --- | 0.23 | 0.02 | CP1E-N20DT-D | |||||||
| 晶體管(源型) | --- | 0.23 | 0.02 | CP1E-N20DT1-D | |||||||
|
帶有30個I/O點的 N□□型 CPU單元 |
AC 100～ 240V | 18 | 12 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.07 | CP1E-N30DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管(漏型) | 0.30 | 0.27 | 0.02 | CP1E-N30DT-A | |||||||
| 晶體管(源型) | 0.30 | 0.27 | 0.02 | CP1E-N30DT1-A | |||||||
| DC24V | 繼電器 | --- | 0.21 | 0.07 | CP1E-N30DR-D | ||||||
|
晶體管 (漏型) |
--- | 0.27 | 0.02 | CP1E-N30DT-D | |||||||
| 晶體管 (源型) | --- | 0.27 | 0.02 | CP1E-N30DT1-D | |||||||
|
帶有40個I/O點的N□□型 CPU單元 |
AC 100～ 240V | 24 | 16 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.09 | CP1E-N40DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管(漏型) | 0.30 | 0.31 | 0.02 | CP1E-N40DT-A | |||||||
| 晶體管(源型) | 0.30 | 0.31 | 0.02 | CP1E-N40DT1-A | |||||||
| DC24V | 繼電器 | --- | 0.21 | 0.09 | CP1E-N40DR-D | ||||||
| 晶體管(漏型) | --- | 0.31 | 0.02 | CP1E-N40DT-D | |||||||
| 晶體管(源型) | --- | 0.31 | 0.02 | CP1E-N40DT1-D | |||||||
|
帶有60個I/O點的 N□□型 CPU單元 |
AC 100～ 240V | 36 | 24 | 繼電器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.13 | CP1E-N60DR-A |
UC1、 N、 L、 CE、 KC |
| 晶體管(漏型) | 0.30 | 0.31 | 0.02 | CP1E-N60DT-A | |||||||
| 晶體管(源型) | 0.30 | 0.31 | 0.02 | CP1E-N60DT1-A | |||||||
| DC24V | 繼電器 | --- | 0.21 | 0.13 | CP1E-N60DR-D | ||||||
| 晶體管(漏型) | --- | 0.31 | 0.02 | CP1E-N60DT-D | |||||||
| 晶體管(源型) | --- | 0.31 | 0.02 | CP1E-N60DT1-D | |||||||
|
帶有20個I/O點的NA 型CPU單元(內置模擬 量) |
AC 100～ 240V |
12 (內置模 擬量輸 入：2) |
8 (內置模 擬量輸 出：1) |
繼電器 | 8K步 | 8K字 | 0.30 | 0.18 | 0.11 | CP1E-NA20DR-A |
UC1、N、 L、CE、 KC |
| DC24V |
晶體管 (漏型) |
--- | 0.23 | 0.09 | CP1E-NA20DT-D | ||||||
|
晶體管 (源型) |
--- | 0.23 | 0.09 | CP1E-NA20DT1-D | |||||||
擴展模塊
| 單元類型 | 產品名稱 | 規格 | 消耗電流(A) | 型號 | |||
| 輸入點數 | 輸出點數 | 輸入輸出類型 | 5V | 24V | |||
|
CP1W擴展 I/O單元 |
輸入單元 | 8點 | --- | DC24V輸入 | 0.018 | --- | CP1W-8ED |
| 輸出單元 | --- | 8點 | 繼電器 | 0.026 | 0.044 | CP1W-8ER | |
| 晶體管(漏型) | 0.075 | --- | CP1W-8ET | ||||
| 晶體管(源型) | 0.075 | --- | CP1W-8ET1 | ||||
| 輸出單元 | --- | 16點 | 繼電器 | 0.042 | 0.090 | CP1W-16ER | |
| 晶體管(漏型) | 0.076 | --- | CP1W-16ET | ||||
| 晶體管(源型) | 0.076 | --- | CP1W-16ET1 | ||||
| 輸出單元 | --- | 32點 | 繼電器 | 0.049 | 0.131 | CP1W-32ER | |
| 晶體管(漏型) | 0.113 | --- | CP1W-32ET | ||||
| 晶體管(源型) | 0.113 | --- | CP1W-32ET1 | ||||
| 輸入輸出單元 | 12點 | 8點 | 繼電器 | 0.103 | 0.044 | CP1W-20EDR1 | |
| 晶體管(漏型) | 0.130 | --- | CP1W-20EDT | ||||
| 晶體管(源型) | 0.130 | --- | CP1W-20EDT1 | ||||
| 輸入輸出單元 | 24點 | 16點 | 繼電器 | 0.080 | 0.090 | CP1W-40EDR | |
| 晶體管(漏型) | 0.160 | --- | CP1W-40EDT | ||||
| 晶體管(源型) | 0.160 | --- | CP1W-40EDT1 | ||||
|
CP1W擴展 單元 |
模擬輸入單元 | 4CH | --- | 輸入范圍：0～5V/1～5V/0～10V/ ±10V/0～20mA/4～20mA | 0.100 | 0.090 | CP1W-AD041 |
| 0.100 | 0.050 | CP1W-AD042 | |||||
| 模擬輸出單元 | --- | 2CH |
輸出范圍：1～5V/0～10V/±10V/ 0～20mA/4～20mA |
0.040 | 0.095 | CP1W-DA021 | |
| --- | 4CH | 0.080 | 0.124 | CP1W-DA041 | |||
| 0.070 | 0.160 | CP1W-DA042 | |||||
|
模擬 輸入輸出單元 |
4CH | 4CH |
輸入范圍：0～5V/1～5V/0～10V/ ±10V/0～20mA/4～20mA 輸出范圍：1～5V/0～10V/±10V/ 0～20mA/4～20mA |
0.120 | 0.170 | CP1W-MAD44 | |
| 4CH | 2CH | 0.120 | 0.120 | CP1W-MAD42 | |||
| 2CH | 1CH | 0.083 | 0.110 | CP1W-MAD11 | |||
| 溫度傳感器單元 | 2CH | --- | 傳感器種類：熱電偶(J、K) | 0.040 | 0.059 | CP1W-TS001 | |
| 4CH | --- | 傳感器種類：熱電偶(J、K) | 0.040 | 0.059 | CP1W-TS002 | ||
| 2CH | --- | 傳感器種類：測溫電阻體(Pt100、JPt100) | 0.054 | 0.073 | CP1W-TS101 | ||
| 4CH | --- | 傳感器種類：測溫電阻體(Pt100、JPt100) | 0.054 | 0.073 | CP1W-TS102 | ||
| 4CH | --- |
傳感器種類：熱電偶(J,K) 模擬輸入 2CH (與溫度傳感器輸入中的２點兼用) 輸入范圍：1-5V/0-10V/4-20mA |
0.070 | 0.030 | CP1W-TS003 | ||
| 12CH | --- | 傳感器種類：熱電偶(J,K) | 0.080 | 0.050 | CP1W-TS004 | ||
|
CompoBus/S I/O鏈接單元 |
8點 | 8點 | CompoBus/S從站 | 0.029 | --- | CP1W-SRT21 | |
| 產品名稱 | 規格 | 型號 | 海外規格 |
| I/O連接電纜 |
連接CP1W擴展I/O單元、CP1W擴展單元時的延長電纜。 1個系統僅可使用1根I/O連接電纜。 長度80cm |
CP1W-CN811 | UC1、N、 L、 CE |
產品特點
操作簡單、界面友好
“智能輸入”實現直觀的工具操作。
帶智能輸入功能的簡易輸入編輯器【所有機型均適用】
當在梯形圖編輯模式下通過鍵盤輸入指令時，會自動顯示提示的指令并且自動輸入相應地址。
連接線會根據光標位置自動插入，使梯形圖編程更加直觀。
簡易輸入編輯器
指令和地址輸入輔助功能
當在梯形圖編輯窗口中通過鍵盤輸入指令時，會自動顯示提示的指令。不必記住整個助記符，而只需從列表中選擇指令即可，因而簡化了輸入操作

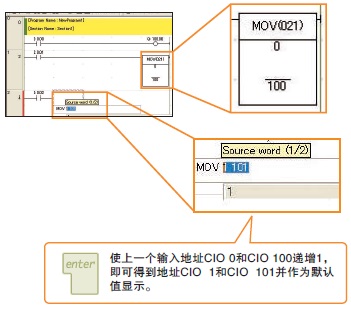

地址遞增
使下一個輸入的接點、線圈、操作數的地址遞增1并作為默認值顯示，因而可輕松輸入連續地
址。
址。
界面友好的梯形圖程序輸入

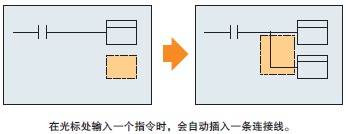

自動插入連接線
自動插入連接線的功能可在光標位置自動生成所需的連接線。

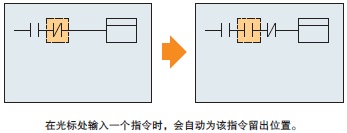

當需要插入指令時自動插入條目欄
即使光標位于其它指令上，增加指令時也會自動空出該指令的空位。
方便復用的梯形圖編程

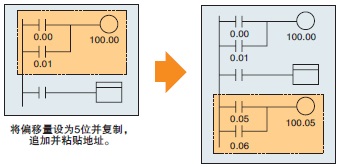

通過地址遞增進行復制
可通過輸入地址偏移量、利用地址追加復制功能來多次創建相同的梯形圖指令組，從而輕松實現指令復用。

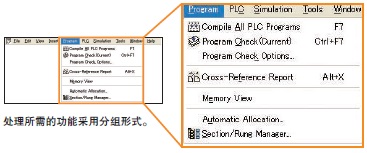

直觀的菜單結構
直觀的菜單顯示
借助設計直觀的菜單結構，用戶不必參考手冊，只需查看菜單即可快速了解整個系統并順暢操作。
只需市售的USB電纜即可實現連接【所有機型均適用】
CP1E上備有外設(USB)端口。使用市售的USB電纜即可連接計算機，而無需USB轉換電纜或特種電纜，從而簡化了連接并降低了電纜成本。
可靈活支持小型系統
只需市售的USB電纜即可實現連接【所有機型均適用】
CP1E上備有外設(USB)端口。使用市售的USB電纜即可連接計算機，而無需USB轉換電纜或特種電纜，從而簡化了連接并降低了電纜成本。

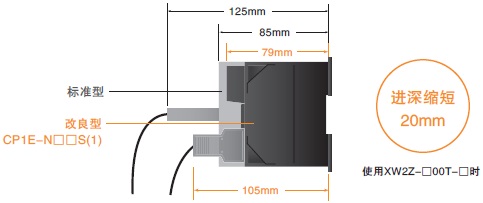

裝上RS-232C連接器時，進深縮短20mm【改良型】
進深比標準型縮短6mm。
高效無浪費
可靈活支持小型系統
可選設備豐富，擴展性更高
脈沖輸出功能【僅晶體管輸出型】

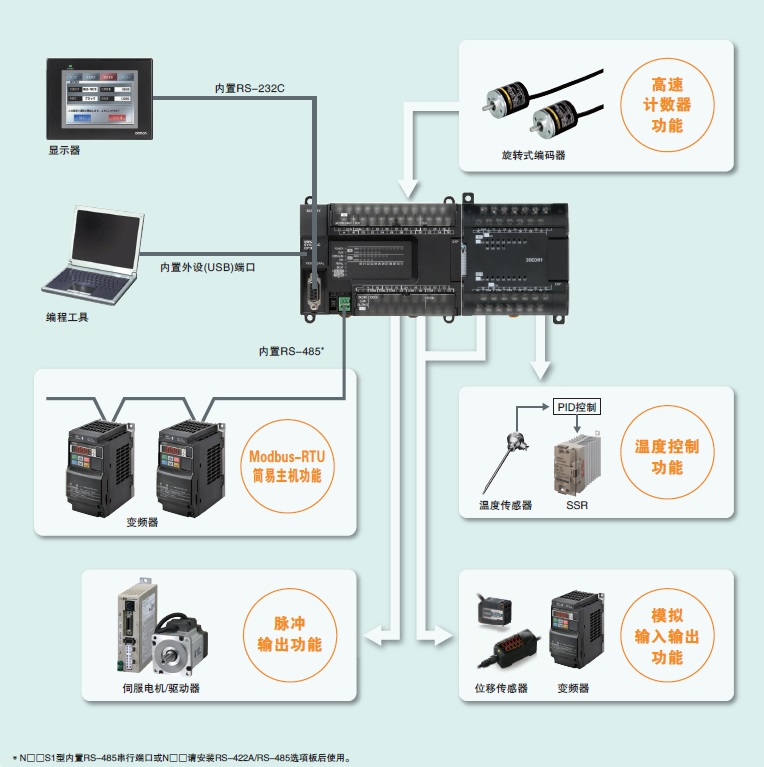

具備先進的控制性能和功能，應用廣泛【應用機型】
應用機型(CP1E-N□□、N□□S(1))內置高速計數器功能、脈沖輸出功能、串行連接端口。
此外，使用擴展單元及選項板時，可支持各種裝置控制。
脈沖輸出功能【僅晶體管輸出型】
使用100kHz、2軸脈沖輸出功能實現高精度定位控制。
高速計數器功能
使用100kHz(單相)2軸和10kHz(單相)4軸的高速計數器功能，即使是多軸控制，也可通過1臺設備實現。
基本機型內置10kHz(單相)6軸的高速計數器。
模擬輸入輸出功能
憑借1/12,000的高分辨率，實現高精度的模擬輸入輸出控制。
使用選項板可擴展較少點數，使用擴展單元最多可擴展24點。

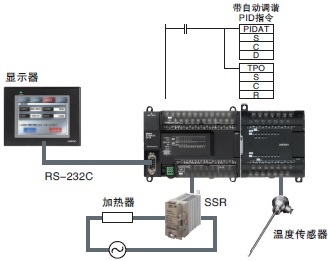

溫度控制功能
可通過溫度輸入單元和PID指令的組合，實現溫度控制。
CP1W-TS004的1個單元熱電偶輸入為最多12點
CP1W-TS003的2點為溫度傳感器/模擬輸入兼用，使用1個單元即可構成溫度傳感器輸入和模擬輸入。
串行PLC Link功能
通過多臺CP1E控制裝置時，最多9臺CP1E可進行10ch以內的數據鏈接。
Ethernet通信功能
安裝Ethernet選項板(CP1W-CIF41)后，可通過Ethernet實現從上位計算機/控制器進行監控，以及基于CX-Programmer的編程、監控。(僅服務器功能)
使用可選設備，進一步拓展應用適用性
可擴展1個單元的串行選項板或Ethernet選項板。(N30/40/60、NA20 CPU單元)
最多可安裝3個擴展單元。(30/40/60、NA20 CPU單元)
價格與承諾
歐姆龍plc編程軟件價格是根據用戶實際需求而決定的，同一型號的因的點數不一樣，價格差距較大。
如需了解具體的價格，請撥打熱線電話或聯系在線客服，在確定具體配置后，會為您提供精準的價格明細。
我們承諾：為您服務是我們的責任，您的滿意是我們的追求!
1、質量保證，符合有關質量法的要求;
2、時間保證，在指定的時間內按實完成;
3、售后服務，及時提供后續技術支持，幫助解決技術上的疑難疑惑和退換貨等;
此文關鍵字：歐姆龍PLC CP1E-E40SDR-A
聲明：本內容來自容感電氣整理編輯，如本介紹有數據出入等錯誤問題，麻煩您及時聯系本站，我們會盡快處理。
標題：歐姆龍PLC CP1E-E40SDR-A可編程邏輯控制器 地址：http://m.xsdwatch.cn/omronplc/104.html
標題：歐姆龍PLC CP1E-E40SDR-A可編程邏輯控制器 地址：http://m.xsdwatch.cn/omronplc/104.html
- 聯系我們 陜西容感電氣有限公司
- 在線留言 陜西容感電氣有限公司
相關產品
-
-
-
-
相關新聞
-
-
-
-
-
-
-
-
熱門評論
來自【石河子】威綸通觸摸屏的客戶反饋
我們的同行介紹說，我們還這個行業，本地區排名在第一頁的網站80%以上都是搜唄做的，于是我們就讓他們做了，果然排名上升很快，也很穩定!一年多了一直在首頁!
來自【南寧】abb plc的客戶反饋很不錯的網站建設公司，服務很到位，這里特別說下他們客服，網上要上線的時候發現我們域名之前忘記備案了，后面他們客服快速的幫忙處理好了，網站才可以按時上線，效率還是挺高的。
來自【成都】西門子plc的客戶反饋我們的同行介紹說，我們還這個行業，本地區排名在第一頁的網站80%以上都是搜唄做的，于是我們就讓他們做了，果然排名上升很快，也很穩定!一年多了一直在首頁!
來自【鄭州】MCGS觸摸屏的客戶反饋真的不錯，值得信任，服務態度很好，技術很有耐心，我什么都不懂，問題比較多，問技術他也不厭其煩的給我解決，真的謝謝，長期合作哦
來自【大連】觸摸屏的客戶反饋我們的同行介紹說，我們還這個行業，本地區排名在第一頁的網站80%以上都是搜唄做的，于是我們就讓他們做了，果然排名上升很快，也很穩定!一年多了一直在首頁!
